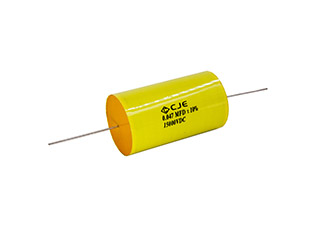

CL20 軸向型金屬化聚酯膜電容器

http://m.648z.cn/uploadfiles/211.149.255.8/webid378/source/201806/15299045081.jpg

電話：0519-85760576；0519-85760520

立即咨詢

產品詳情

適用于直流和脈動電路，廣泛應用于廣播電視產品、郵電通信設備、電源網絡、數據處理設備、測量儀器以及影響分頻電路等各種電子電器設備中。耐高溫，阻燃環氧樹脂灌封，CP線軸向引出

查看PDF：軸向型金屬化聚酯膜電容器

軸向金屬化聚酯膜電容器

● 產品描述

金屬化聚酯膜卷繞，圓形和扁形無感式結構；

聚酯膠帶包裹，阻燃環氧樹脂灌封，CP線軸向引出；

體積小，耐溫高，容量范圍寬，自愈性能好；

適用于直流和脈動電路，廣泛應用于廣播電視產品、郵電通信設備、電源網絡、數據處理設備、測量儀器以及影響分頻電路等各種電子電器設備中。

● 典型性能指標

氣候類別	55/085/21
額定工作電壓UR	100/160V、250V、400V、630V ( DC )
容量范圍	0.01～10μF
容量偏差	J ( ±5% )，K ( ±10% )
端子-端子間電壓	1.6UR ( 5s )
損耗角正切	≤0.01 ( 20℃，1kHz )
絕緣電阻	≥10000MΩ CR≤0.33μF ≥5000MΩ·μF CR≥0.33μF	( 20℃，1min )

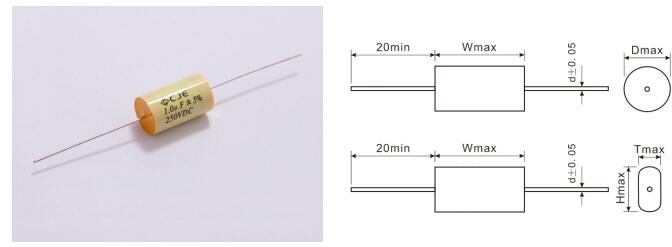

● 規格尺寸

圓形

CR	100V/160V
	W max	D max	dv/dt

(μF)	(mm)		V/μs
0.01	17	7.5	250
0.015	17	8.5	250
0.022	17	8.5	200
0.033	17	8.5	175
0.047	17	8.5	175
0.068	17	8.5	175
0.10	17	8.5	100
0.15	17	8.5	100
0.22	17	9	100
0.33	17	11	100
0.47	23	9.5	30
0.68	23	11	30
1.0	23	12	30
1.5	23	14	30
2.2	27	15.5	20
3.3	27	17	20
4.7	32	17.5	10
6.8	32	21	10
10.0	32	24	10

CR	250V
	W max	D max	dv/dt

(μF)	(mm)		V/μs
0.01	17	7.5	250
0.015	17	8.5	250
0.022	17	8.5	200
0.033	17	8.5	175
0.047	17	8.5	175
0.068	17	8.5	175
0.10	17	8.5	125
0.15	17	8.5	100
0.22	17	9	100
0.33	17	11	100
0.47	23	9.5	30
0.68	23	11	30
1.0	23	12	30
1.5	23	14	30
2.2	27	15.5	20
3.3	27	17	20
4.7	32	17.5	10
6.8	32	21.5	10
10.0	32	24	10

CR	400V
	W max	D max	dv/dt

(μF)	(mm)		V/μs
0.01	17	7.5	250
0.015	17	8.5	250
0.022	17	8.5	200
0.033	17	8.5	175
0.047	17	10	175
0.068	17	11	175
0.10	23	9	100
0.15	23	9.5	100
0.22	23	10	80
0.33	23	11	80
0.47	23	13.5	80
0.68	23	14	80
1.0	23	18	80
1.5	27	15.5	40
2.2	27	18	40
3.3	33	19	30
4.7	33	22	30

CR	630V
	W max	D max	dv/dt

(μF)	(mm)		V/μs
0.01	17	7.5	250
0.015	17	8.5	250
0.022	17	8.5	200
0.033	17	8.5	175
0.047	17	10	175
0.068	17	11	175
0.10	23	11	125
0.15	23	12	125
0.22	23	12.5	100
0.33	23	14	100
0.47	23	16	100
0.68	27	15.5	60
1.0	33	17	50
1.5	33	20	50
2.2	33	23	50

扁形

CR	100V/160V				CR	250V
	T max	H max	W max	dv/dt		T max	H max	W max	dv/dt
	T max	H max	W max	dv/dt		T max	H max	W max	dv/dt
(μF)	(mm)			V/μs	(μF)	(mm)			V/μs
0.047	6	10	17	175	0.047	6	10	17	175
0.068	6	10	17	175	0.068	6	10	17	175
0.10	6	10	17	125	0.10	6	10	17	125
0.15	6	11	17	100	0.15	6	11	17	100
0.22	6	11	17	100	0.22	6	11	17	100
0.33	6	11	17	100	0.33	6	11	17	100
0.47	6.5	11.5	23	30	0.47	6.5	11.5	23	30
0.68	7.5	12.5	23	30	0.68	7.5	12.5	23	30
1.0	9.5	15	23	30	1.0	9.5	15	23	30
1.5	10.5	17	23	30	1.5	10.5	17	23	30
2.2	11	17	27	20	2.2	11	17	27	20
3.3	12	18.5	27	20	3.3	12	18.5	27	20
4.7	13	20	32	10	4.7	13	20	32	10
6.8	15	23	32	10	6.8	15	23	32	10
10.0	17	26	32	10	10.0	17	26	32	10

CR	400V				CR	630V
	T max	H max	W max	dv/dt		T max	H max	W max	dv/dt
	T max	H max	W max	dv/dt		T max	H max	W max	dv/dt
(μF)	(mm)			V/μs	(μF)	(mm)			V/μs
0.01	5	9	17	250	0.01	5	9	17	250
0.015	6	11	17	250	0.015	6	11	17	250
0.022	6	11	17	200	0.022	6	11	17	200
0.033	6.5	11	17	175	0.033	6.5	11	17	175
0.047	6.5	11	17	175	0.047	6.5	11	17	175
0.068	8	13	17	175	0.068	8	13	17	175
0.10	6	11	23	100	0.10	7	12	23	125
0.15	7	12	23	100	0.15	8	13	23	125
0.22	7.5	12	23	80	0.22	8	13	23	100
0.33	8.5	14	23	80	0.33	11	18	23	100
0.47	10	16	23	80	0.47	12	19	23	100
0.68	9	16	27	80	0.68	13	20	29	60
1.0	11	18	27	80	1.0	13	20	33	50
1.5	11	18	33	40	1.5	15	23	33	50
2.2	14	21	33	40	2.2	18	26	33	50
3.3	15.5	23.5	39	30
4.7	19	27	39	30
